1、产品型号：
TP-8000D产品规格：10000*6000*4000
2、外形尺寸：10000*6000*4000（mm）重量：3000（Kg）
产品用途：汽车、客车、微客、电动汽车

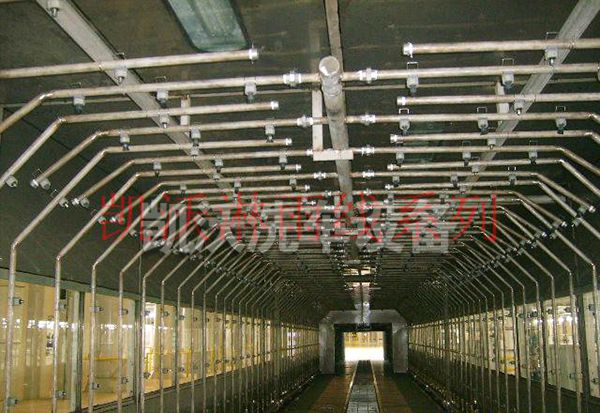

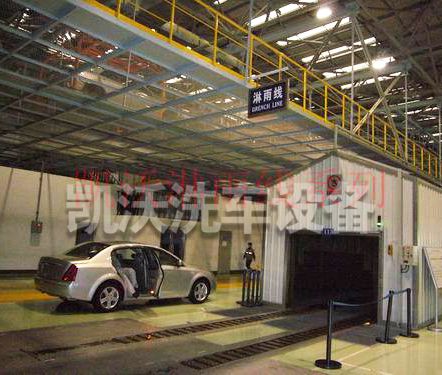

汽车天窗淋雨试验线系统主要有喷淋系统、控制室、控制台、过滤池、清水池，以及喷淋系统、污水处理系统、自动补水系统、安全保护装置等组成。喷淋系统：由负压贮水罐、水泵、闸阀、电磁阀、主管路、分支管路、可调角度的不锈钢喷嘴等组成。
试验间内固定支架选用不锈钢材料。
1.淋雨室总尺寸要求：L12000mm*W4300mm*H4200mm；
2.喷咀面积：L9000mm*W3800mm*H3600mm（长度方向分为两段每段长度为4．5米，每段单触控制）满足试验样品 大尺寸为L4500mm*W2500(含后视镜2800mm)*H3100mm；淋雨强度：2~7mm/min可调；淋雨时间：1分钟~24小时内可调淋雨角度：喷头出水处柱呈35°~40°圆锥角，车顶喷头轴线车顶的平面呈45°~90°夾角，側面以及以后喷头水柱轴线与车体呈45°夹角；
3.喷嘴喷孔直径：1.0 mm；
4.喷嘴压力：200～400KPa可调：
5.喷嘴布置：均习布置，问距为500mmｘ500mm：喷嘴和车体的外表面距离符合设计标准要求；
6.整个淋雨间要求实现样品顶端、两侧、用3个喷淋面，两个侧面和端 下排喷头离地面高度0.6米。
7.喷嘴喷射压力:200kPa-400 kPa可调
8.压力表：在水泵的出口处安装压力表，压力表：0-0.6 MPa。
9.转子流量计：在水泵的出口调流阀后安装流量计，流量：0-25m3/h
10.主管：全部喷淋管道材料采用不锈钢管；水泵吸水管内径80mm，水泵供水主管径顶部采用内径80mm、两侧供水从水泵出口至流量计底部主管径采用内径80mm。顶部供水从水泵出口至流量计底部主管径采用内径80mm。
11.分支管：采用不锈钢管做喷淋分支，管径32mm。
12.喷嘴：
1）采用不锈钢喷嘴，采用螺纹连接，可方便拆卸、清洗。喷射状态为实心圆锥型，锥角为40度。喷水角度，顶部喷嘴与水平面垂直，喷嘴设计符合国家标准。喷嘴以方格阵列，喷淋面积内无空白区域。喷嘴可根据喷射角度作适当调整。根据设计依据在淋雨房内布置3面喷水嘴，喷嘴横向及纵间距为500mm,总计360只喷水嘴，顶部120个喷水嘴，左侧面120个喷水嘴，右侧面120个喷水嘴。
2）车顶500mm,两侧距离为500mm。
3）顶部喷嘴的轴线与水平面垂直，侧面喷嘴的轴线与车辆纵向对称面垂直。
